2000 мм 2500 мм 3000 мм Гидравлическая CNC четырехроллевая пластиновая изгибающая машина

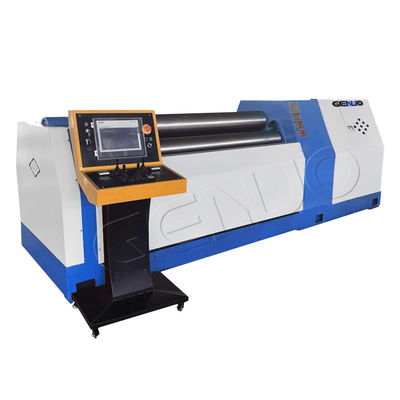

Гидравлическая CNC HC4R серии 4 роликовая прокатная машина имеет функцию предварительного изгиба конца плиты и функцию проката CNC. Она может питать металлическую плиту одновременно,и может завершить предварительную изгибку и формирование ролика на заготовке без поворота головы.

Верхний рабочий ролик машины является основным приводом, а нижний ролик и обе стороны ролика гидравлически приводятся.Перемещение подъемника контролируется компьютером и автоматически выравниваетсяНа экране отображается точность синхронизации ±0,1 мм. Наклон и перестановка корпуса подшипника переворачивания осуществляется гидравлической трансмиссией.баланс верхней валки оборудован механизмом балансировкиУстройство имеет мобильную самостоятельную консоль, которая может быть перемещена в любое время; машина оснащена устройством безопасности и безопасна.

Благодаря своей полнофункциональной, высокой точности и простоте работы, это устройство является идеальным современным устройством CNC-намотки.Это идеальная модель для прокатки круговых и дуговой формы запчастей в энергии, транспортировки, нефтегазовой, химической, котельной, судостроения, гидроэнергетики и металлоконструкций.

Рабочий ролик   Ролик является наиболее важным компонентом прокатного машины, его качество и производительность оказывают непосредственное влияние на обслуживание продолжительность жизни валовой машины и точность валлирования. Рабочие ролики изготовлены из высокопрочной высококачественной стали 42CrMo, после ковки, грубости, охлаждения и закаливания, HB240 ~ 300,заканчивание после промежуточной частоты тушения HRC47-58, в соответствии с стандартами JB/ZG4289-86. строго в производстве роликов, чтобы обеспечить его всеобъемлющие механические свойства.

Электрические компоненты   Германия Электрические компоненты SIEMENS обеспечивают стабильную работу машины.Интегрированный модуль управления гидравлического клапана группы делает скользящий блок двигаться плавно и точноИ оператор и все части машины играли хорошую защиту. Мотор Siemens с низким уровнем шума и мощной силой гарантирует срок службы машины и повышает ее рабочую стабильность.

Система управления с ЧПУ

Благодаря управлению CNC и PLC от SIEMENS отличный интерфейс работы HMI.SIEMENS Smart Line предоставляет пользователям удобный интерфейс для мониторинга работы машин в системе управления.
GENUO Машина для проката, оснащенная специальной независимой панелью управления и автоматической программой проката, которая может реализовать работу одной кнопкой.Эта машина может автоматически прокат и формирование в одно время.
Мощные функции хранения и отзыва данных, сотни программ для автоматической прокатки.Система совместима с программами ручной работы и может быть использована вручную при необходимости.
В то же время программное обеспечение конфигурации также предоставляет пользователям различные функции, такие как управление формулами, управление уровнем безопасности, управление языком и т. д.

Ротация ролика

Гидравлический двигатель - планетарная коробка передач - рабочий ролик

Верхний ролик представляет собой приводной ролик из 4 ролика изгибающей машины. Независимый гидравлический двигатель на верхнем ролике и высокомощная коробка напрямую соединены ((прямо),не через промежуточную трансмиссию, что является самым энергосберегающим способом привода.

Гидравлический двигатель оборудован непосредственным тормозом, позволяющим точно остановить рулон в состоянии перед сгибанием.

Гидравлическая система

Каждый масляный контур направляется двумя рельефными ваями для регулирования давления. Максимальное давление для каждой масляной цепи составляет 25 МПа, которое в основном предназначено для регулирования давления главного баллона.и другой рельефный клапан установлен на 16 МПаДля обеспечения точности синхронизации основных масляных баллонов на обоих концах каждого движущегося рабочего валона,высокоточные датчики перемещения установлены на левой и правой стойках и наклонительных рамахС помощью датчиков давления микрокомпьютерная система управления обнаруживает и регулирует движения поршней главного масляного цилиндра для достижения точности обоих рабочих концов ролика.

Преимущество нашей гидравлической системы:
a. Уникальная технология предварительного разряда используется для эффективного предотвращения гидравлического удара и улучшения срока службы
трубопровода и уплотнений.
b. Гидравлические компоненты используют японские марки YUKEN и NO.K.
стабильность гидравлической системы.
c. Каждый входный и выходный порт гидравлической системы оборудован соответствующими точками обнаружения, которые
Удобно для обслуживания и проверки неисправностей.и все устройства передачи могут автоматически предупреждать о неисправности.

Машина представляет собой четырехкатушную пластиновую изгибающую машину, ее структура показана на чертеже, верхний ролик как инициативный ролик, нижний ролик и боковые ролки как приводящие ролки; верхний ролик фиксирован,Дун-роллер делает движение вверх и вниз; верхний ролик является механической инициативой, в то время как нижний ролик и боковые ролики приводятся в действие трением от пластины и роликов.Снизу ролик и боковые ролики приводятся в движение гидравлический нефтяной бак для подъема движения.
Верхние ролики с подшипником на животе также приводятся в движение гидравлическим масляным баком.
