| МОК: | 1 |
| цена: | Подлежит обсуждению |
| стандартная упаковка: | Картонная коробка |
| Срок доставки: | 90 дней |
| способ оплаты: | L/C, T/T, D/P, D/A |
| Пропускная способность: | 1 комплект/комплекты каждые 15-35 дней |

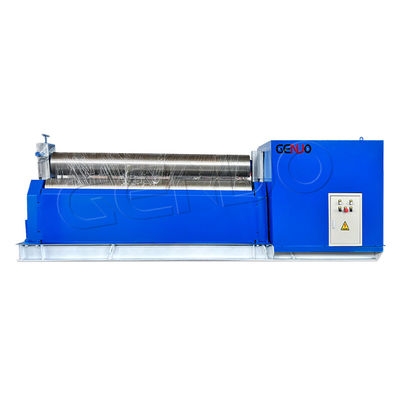

ГЕНУО Механическая симметрия MS3R Серия 3 Роликовая машина.
Машина для прокатки плит серии MR3R с механическим приводом и использует симметричную структуру 3-х роликов с верхним роликом, движущимся вертикально в центре между двумя нижними роликами,который достигается посредством привода винтаДвух нижних роликов вращается и обеспечивает материал пластины крутящим моментом через
сцепление выходной передачи модератора с передачей нижних роликов.
При удалении заготовки верхний ролик можно отделить.
По запросу мы можем установить различные виды боковых колес для изгиба различных типов металлических листов.
Эта машина имеет преимущества простой структуры, стабильности и простоты работы.
• Примечание: спецификация, в которой выше 25×2500 применяется гидравлический перевернутый разряд.
• Специальные спецификации могут быть настроены; длина между 1000-4000 мм является необязательной.
| Стандартное оборудование | Факультативное оборудование |
|---|---|
| ▲ Беспроводный пульт дистанционного управления | △ Консоль управления цифрового экрана |
| ▲ С45 жесткий тушильный и закаливающий ролик | △42CrMo твердые ковальные ролики |
| ▲ Электрические компоненты Schneider & Omron | △Боковые моторизованные рулоны |
| ▲ Противоносное оборудование из медного сплава | △Сегментальное инкрустированное колесное кольцо |
| ▲ NSK Двойной ряд саморазвертывающегося подшипника | △Централизованная ручная смазка |
| ▲ Закрытая металлическая оболочка | △Настраиваемые цвета |
|
Рабочий ролик
Ролик является наиболее важным компонентом прокатного машины, его качество и производительность оказывают непосредственное влияние на обслуживание
Рабочие ролики изготовлены из высокопрочной высококачественной стали 42CrMo, после ковки, грубости, охлаждения и закаливания, HB240 ~ 300,заканчивание после промежуточной частоты тушения HRC47-58, в соответствии с стандартами JB/ZG4289-86. строго в производстве роликов, чтобы обеспечить его всеобъемлющие механические свойства. |
|
Электрические компоненты
Компоненты Schneider Electric обеспечивают стабильную работу машины. Разумное соединение и расположение линий значительно снижает частоту отказов.Интегрированный модуль управления гидравлического клапана группы делает скользящий блок двигаться плавно и точноИ оператор и все части машины играли хорошую защиту.
|
|
Ротация ролика
Шаговый двигатель- Планетарная коробка передач - Рабочий ролик
Симетричная геометрия в движении ролика, которую характеризуют трёхколесные изгибающие ролики серии, обеспечивает оптимальную тягу. Верхний ролик может изгибать пластину, двигаясь вверх и вниз,в то время как фиксированный нижний рулон может реализовать пластинки прокат, поворачивая вперед и назадСаморазвертывающийся подшипник верхнего ролика с низким сопротивлением играет важную роль в поддержке и предотвращении скольжения листа в максимальной степени.
Машина имеет трехуровневую симметричную механическую конструкцию. Верхний ролик движется вверх и вниз в центре двух нижних роллов.Два нижних ролика служат основными приводящими роликамиПри включении он вращается между выходной передачей трансмиссии и нижним роллом, обеспечивая таким образом крутящий момент для изгибающей пластины.
| Главный двигатель | Подшипник на роликах | Электронные элементы | Контрольная панель |
| Главный двигатель вращает мощность через редуктор и ролик привода передач. | Широкий саморазвертывающийся подшипник позволяет ролику вращаться более плавно. | Schneider Electric поддерживает стабильную работу машины и длительный срок службы. | Электрическая панель шкафа и пульт дистанционного управления.Безопасный и простой в эксплуатации. |
| Модель | Максимальная толщина пластины (мм) | Максимальная ширина пластины (мм) | Предельный уровень пластинки (MPa) | Скорость проката (м/мин) | Мой день. из пластины при полной нагрузке (мм) |
Диаметр верхней валки (мм) | Диаметр нижней валки (мм) | Пространство между двумя нижними валиками (мм) | Главный двигатель (кВт) |
Размер (L×W×H) ((mm) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310х1210х1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810х1210х1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310х1210х1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200х1400х1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810х1210х1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500х1420х1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000х1500х1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500х1500х1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500х1500х1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000х1500х1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300х1600х1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500х1500х1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600х1600х1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100х1600х1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000х4600х2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500х1460х2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900х2300х2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400х2300х2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600х2300х2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400х2300х2800 |
Видео
Видео
Видео
|
|
| МОК: | 1 |
| цена: | Подлежит обсуждению |
| стандартная упаковка: | Картонная коробка |
| Срок доставки: | 90 дней |
| способ оплаты: | L/C, T/T, D/P, D/A |
| Пропускная способность: | 1 комплект/комплекты каждые 15-35 дней |
ГЕНУО Механическая симметрия MS3R Серия 3 Роликовая машина.
Машина для прокатки плит серии MR3R с механическим приводом и использует симметричную структуру 3-х роликов с верхним роликом, движущимся вертикально в центре между двумя нижними роликами,который достигается посредством привода винтаДвух нижних роликов вращается и обеспечивает материал пластины крутящим моментом через
сцепление выходной передачи модератора с передачей нижних роликов.
При удалении заготовки верхний ролик можно отделить.
По запросу мы можем установить различные виды боковых колес для изгиба различных типов металлических листов.
Эта машина имеет преимущества простой структуры, стабильности и простоты работы.
• Примечание: спецификация, в которой выше 25×2500 применяется гидравлический перевернутый разряд.
• Специальные спецификации могут быть настроены; длина между 1000-4000 мм является необязательной.
| Стандартное оборудование | Факультативное оборудование |
|---|---|
| ▲ Беспроводный пульт дистанционного управления | △ Консоль управления цифрового экрана |
| ▲ С45 жесткий тушильный и закаливающий ролик | △42CrMo твердые ковальные ролики |
| ▲ Электрические компоненты Schneider & Omron | △Боковые моторизованные рулоны |
| ▲ Противоносное оборудование из медного сплава | △Сегментальное инкрустированное колесное кольцо |
| ▲ NSK Двойной ряд саморазвертывающегося подшипника | △Централизованная ручная смазка |
| ▲ Закрытая металлическая оболочка | △Настраиваемые цвета |
|
Рабочий ролик
Ролик является наиболее важным компонентом прокатного машины, его качество и производительность оказывают непосредственное влияние на обслуживание
Рабочие ролики изготовлены из высокопрочной высококачественной стали 42CrMo, после ковки, грубости, охлаждения и закаливания, HB240 ~ 300,заканчивание после промежуточной частоты тушения HRC47-58, в соответствии с стандартами JB/ZG4289-86. строго в производстве роликов, чтобы обеспечить его всеобъемлющие механические свойства. |
|
Электрические компоненты
Компоненты Schneider Electric обеспечивают стабильную работу машины. Разумное соединение и расположение линий значительно снижает частоту отказов.Интегрированный модуль управления гидравлического клапана группы делает скользящий блок двигаться плавно и точноИ оператор и все части машины играли хорошую защиту.
|
|
Ротация ролика
Шаговый двигатель- Планетарная коробка передач - Рабочий ролик
Симетричная геометрия в движении ролика, которую характеризуют трёхколесные изгибающие ролики серии, обеспечивает оптимальную тягу. Верхний ролик может изгибать пластину, двигаясь вверх и вниз,в то время как фиксированный нижний рулон может реализовать пластинки прокат, поворачивая вперед и назадСаморазвертывающийся подшипник верхнего ролика с низким сопротивлением играет важную роль в поддержке и предотвращении скольжения листа в максимальной степени.
Машина имеет трехуровневую симметричную механическую конструкцию. Верхний ролик движется вверх и вниз в центре двух нижних роллов.Два нижних ролика служат основными приводящими роликамиПри включении он вращается между выходной передачей трансмиссии и нижним роллом, обеспечивая таким образом крутящий момент для изгибающей пластины.
| Главный двигатель | Подшипник на роликах | Электронные элементы | Контрольная панель |
| Главный двигатель вращает мощность через редуктор и ролик привода передач. | Широкий саморазвертывающийся подшипник позволяет ролику вращаться более плавно. | Schneider Electric поддерживает стабильную работу машины и длительный срок службы. | Электрическая панель шкафа и пульт дистанционного управления.Безопасный и простой в эксплуатации. |
| Модель | Максимальная толщина пластины (мм) | Максимальная ширина пластины (мм) | Предельный уровень пластинки (MPa) | Скорость проката (м/мин) | Мой день. из пластины при полной нагрузке (мм) |
Диаметр верхней валки (мм) | Диаметр нижней валки (мм) | Пространство между двумя нижними валиками (мм) | Главный двигатель (кВт) |
Размер (L×W×H) ((mm) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310х1210х1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810х1210х1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310х1210х1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200х1400х1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810х1210х1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500х1420х1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000х1500х1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500х1500х1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500х1500х1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000х1500х1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300х1600х1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500х1500х1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600х1600х1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100х1600х1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000х4600х2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500х1460х2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900х2300х2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400х2300х2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600х2300х2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400х2300х2800 |
